TCB30 双金属轴承
结构特性及用途

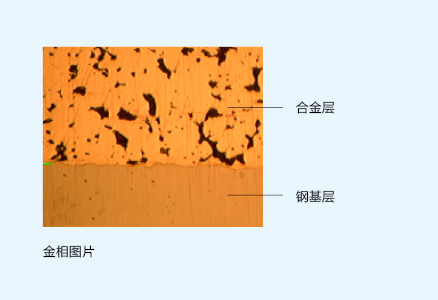

TCB301 双金属轴承以优质低碳钢为基体，表面烧结铅锡青铜合金CuSn10Pb10，合金表面轧制球形油穴，便于储存油脂，有效降低磨损。钢背根据需要可以镀铜或镀锡。适用于中载、中到高速，以及有大冲击载荷的轴承，机械设备上用于卷制轴承、止推垫片、内燃机连杆活塞销轴承。
物理机械性能
物理机械性能
| 性能指标 | 有关数据 | |
| 最大动载压力 P | 140N/mm? | |
| 最大线速度 V | 脂润滑 | 2.5m/s |
| 流体润滑 | 5m/s | |
| Max PV value | 脂润滑 | 2.8N/mm? ·m/s |
| 流体润滑 | 20N/mm? ·m/s | |
| 合金硬度 | HB 60~90 | |
| 相配轴 | 硬度 | ≥53HRC |
| 粗糙度 | Ra=0.16~0.63 | |
| 最高使用温度 | 脂润滑 | 150℃ |
| 油润滑 | 250℃ | |
| 摩擦系数 | 0.05~0.15 | |
| 导热系数 | 47W/(m·k) | |
| 热膨胀系数（轴向） | 18×10-6/K | |
摩擦磨损性能
摩擦磨损性能
TCB301 有很高的疲劳强度和承载能力、高的抗冲击能力，很好的耐腐蚀性。与淬硬轴配合，轴径硬度不低于53HRC。影响寿命的主要因素
影响寿命的主要因素
1)PV值的影响PV值是确定TCB301磨损寿命的有效指标。如果要求寿命延长，PV值必须降低；
2)环境温度的影响
环境温度越高，其相对寿命越短；
3)粗糙度的影响
对偶面粗糙度Ra＞0.63时，TCB301材料的寿命成倍降低，因此对偶面粗糙度必须控制Ra≤0.63。
合金化学成份
合金化学成份
| 含量 % | Cu | Pb | Sn | Zn | P | Fe | Ni | Sb | 其他 |
| 余量 | 9~11 | 9~11 | 0.5 | 0.1 | 0.7 | 0.5 | 0.2 | 0.5 |
油槽形式
油槽形式
TCB30 分类
-
TCB 300
该产品以优质低碳钢板为基体，表面烧结CuPb10Sn10锡青铜合金，合金表面轧制菱形油孔，油穴内埋入特殊的固体润滑剂，它有良好的润滑性和抗磨性，能在无油或者少油的条件下工作，特别适用于高温，水溶液浸润或其他无油加油或加油困难场合。
-
TCB 301
该产品以优质低碳钢板为基体，表面烧结锡青铜合金，经过多次烧结轧制而成，它有很高的疲劳强度和承载能力，高的抗冲击力。产品适用于汽车发动机连杆，变速箱齿轮，工程机械，农业机械等。
-
TCB 302
该产品以优质低碳钢板为基体，表面烧结铅锡青铜合金，经过多次烧结轧制而成，它有很高的疲劳强度、承载能力、抗冲击能力、耐腐蚀、有较好的轴承表面性能，产品适用于高速、重载的内燃机主轴和连杆轴承。
-
TCB 303
该产品以优质低碳钢板为基体，表面烧结铅锡青铜合金，经过多次烧结轧制而成，它有较高的疲劳强度和承载能力，较好的轴承表面性能，产品适用于内燃机主轴和连杆轴承。
-
TCB 304
该产品以优质低碳钢板为基体，表面采用特殊工艺轧制铝锡合金。它有中等疲劳强度和承载能力，良好的耐腐蚀性、较好的轴承表面性能，产品适用于内燃机主轴和连杆轴承，压气机、制冷机用轴承。
-
TCB 305
该产品以优质低碳钢板为基体，表面烧结铅青铜合金，经多次烧结轧制而成。它有中等疲劳强度和承载能力、较好的轴承表面性能，产品主要适用于内燃机主轴和连杆轴承。
