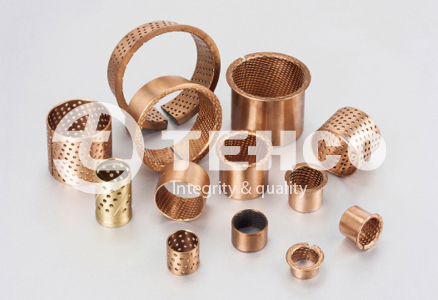

TCB90 青铜卷制轴承
结构特性及用途
TCB900/TCB902青铜卷制轴套,以锡青铜合金CuSn8P为材料。TCB900的表面轧制菱形油穴,起储存油脂作用。TCB902的表面按一定角度和密度均匀排布润滑通孔,在工作时容易形成油膜,从而降低摩擦系数。该类产品具有良好的疲劳强度和耐腐蚀、抗磨损和很好的承载能力。该系列产品广泛应用于农业机械、建筑机械、工程机械等高载低速场合。
物理机械性能
物理机械性能
性能指标 | 数据 | |
最大动载 | 100N/mm2 | |
最高线速度(脂润滑) | 2m/s | |
最高PV值(脂润滑) | 2.8m/s | |
抗拉强度 | 460N/mm? | |
屈服强度 | 280N/mm? | |
硬度 | 90~150HB | |
相配轴 | 硬度 | ≥50HRC |
粗糙度 | 0.4~1.0HRC | |
适用温度 | -40~+150℃ | |
摩擦系数 | 0.06~0.15μ | |
导热系数 | 58W/(m·k) | |
热膨胀系数 | 18.5×10-6/K |
合金化学成分
合金化学成分
TCB900 /TCB902 | Cu | Sn | P |
余量 | 7~9% | 0.2~0.4% |
影响寿命的主要因素
影响寿命的主要因素
1)PV值PV值是确定TCB900磨损寿命的有效指标,如果要求寿命延长,PV值必须降低。
2)环境温度
环境温度越高,TCB900使用寿命愈短。
3)对偶件
对偶件采用不锈钢和镀硬铬的轴,硬度大于50HRC,表面粗糙度Ra=0.4~0.63范围内时,TCB900轴承使用寿命可以显著提高。

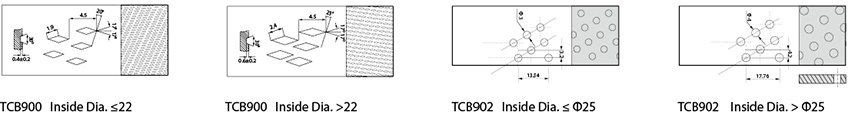

油穴型式
油穴型式

除了目录中显示的标准产品外,还可以提供下列非标产品或根据客户要求订购。
TCB90 Classification
-
TCB 900
该产品以特殊配方的高密度铜合金为基体,表面轧制菱形或球形油穴,它有高密度,良好承载能力,和很好的耐磨性。产品适用于起重机械、建筑机械、采矿机械等。
-
TCB 901
该产品是以特殊配方的高密度铜合金为基体,表面可根据客户要求轧制油穴或油槽等,它有较高的承载压力,和很好的耐磨性。产品应用于建筑机械、机床工业等。
-
TCB 902
该产品是在TCB900材料的基础上改进而成,表面按一定的角度和密度有序地排列润滑通孔,它具有延长使用期及润滑间隔频率,减少磨损等优点。
-
TCB 904
该产品是在TCB902为基础上,在轴套高度两端配置密封圈而成。它具有防止油脂倒漏,延长润滑时间,防止灰尘、沙等物质的渗透等优点。
-
TCB 905
该产品是以TCB900为基础,在表面菱形油穴内埋入特殊的固体润滑剂。它具有很低的摩擦系数,较好的耐磨性等优点,能在无油或少油的条件下工作。
